中望地理信息CAD2026破解版是一款专业的地理信息CAD设计软件，一款能够让用户可以在CAD上使用GIS功能，全新的地理信息一站式设计，助力用户在空间数据中快速三维勘察设计。中望地理信息CAD2026破解版精简版将CAD+GIS完美融合，用户可以在这里高效查看地理信息，提供了GIS要素编辑、空间数据转换及三维地形建模，全面提升工作效率。

中望地理信息CAD2026破解版完美支持CAD和GIS的无缝衔接，轻松实现CAD转换GIS要素，保留CAD绘图易用性，让绘图人员高效生产GIS数据。

软件特色

方案审批 & 规划设计

支持丰富内置坐标系，以及设置独立坐标系，为数据导入提供空间支撑。

支持一键转换坐标系，轻松统一多源数据坐标系。

支持GIS数据导入，快捷为CAD 图纸叠加 GIS 矢量数据，辅助用户进行方案审批与规划设计。

GIS 数据生产

支持为数据指定坐标系，为数据赋予空间意义。

无需切换 GIS 软件，即可将CAD图元转换为GIS数据并赋予属性。

支持拓扑检查，一键对数据进行质检。

支持导出为 GIS 数据格式，满足用户GIS 数据生产的需要。

三维实景辅助设计

支持导入三维地形以及倾斜模型，还原真实三维地理环境。

支持对三维地形进行纹理贴图、图元垂坠、山脊线/山谷线提取， 辅助复杂地形环境下的设计与分析。

地理空间选项卡

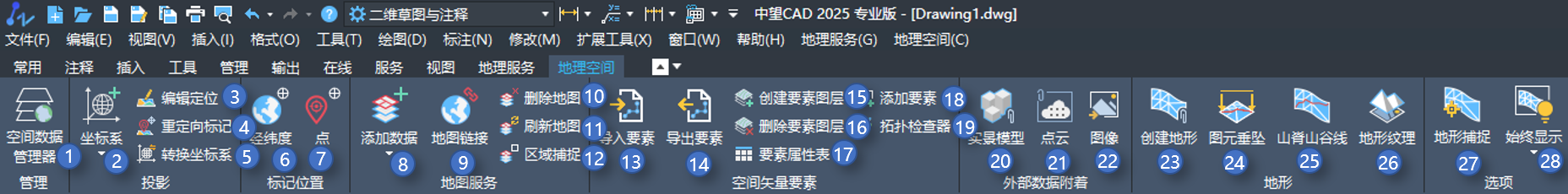

工作空间为二维草图与注释时，选择地理空间选项卡，如下图所示：

1：打开/关闭空间数据管理器。

2：分配坐标系和移除坐标系。

3：编辑定位，调整地图在图纸中的位置。

4：进行重定向标记，重新设置插入点位置和北向角度。

5：进行坐标系转换。

6：经纬度标记，输入经纬度，在对应位置创建标记。

7：点标记，输入xy坐标点，在对应位置创建标记。

8：添加地图、链接地图服务和链接要素服务。

9：打开地图链接面板。

10：删除当前图纸已导入的所有地图。

11：刷新当前图纸已导入的所有地图。

12：对已导入的地图进行区域捕捉。

13：导入要素，将GIS矢量数据加载到图纸中。

14：导出要素为GIS格式。

15：在图纸中创建要素图层。

16：删除指定的要素图层。

17：打开要素属性表，查看和编辑要素图层的属性数据。

18：选择几何实体，添加要素到图层。

19：对要素内容进行拓扑检查。

20：附着实景模型。

21：附着点云。

22：附着图像。

23：基于GeoTIFF格式的DEM文件创建三维地形。

24：将CAD基础图元垂坠到地形曲面。

25：基于地形数据提取山脊山谷线。

26：地形纹理，对地形进行纹理贴图。

27：开启/关闭地形捕捉，捕捉地形和实景模型的表面点。

28：控制三维地形边框的显示/隐藏。

GIS使用说明

空间数据管理器

命令：Gislayermanager/Gislayermanagerclose

Ribbon：地理空间-管理-空间数据管理器

工具栏：地理空间-空间数据管理器

菜单栏：地理空间-空间数据管理器

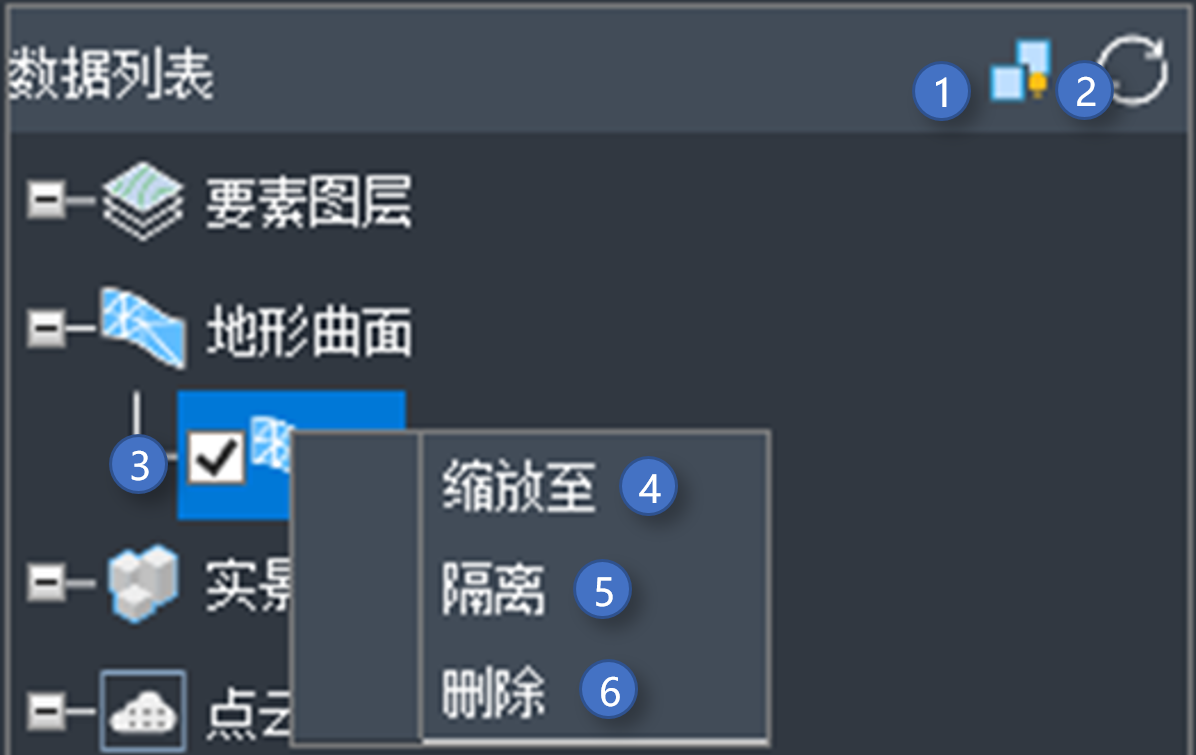

执行Gislayermanager/Gislayermanagerclose命令可开启/关闭空间数据管理器面板，开启面板后，可对当前图纸的所有空间数据进行统一管理，空间数据包括矢量要素、地形曲面、实景模型、点云、图像、地图与影像服务六种。六种数据的根节点右键菜单具有数据的创建入口，子节点右键菜单则支持对数据进行编辑，其中通用的编辑操作包括显隐、缩放至、隔离、删除。

1：结束隔离。

2：刷新数据列表。

3：在绘图区显示或隐藏当前节点对应的几何实体。

4：视图缩放至当前节点全局。

5：隔离其他所有对象，只显示当前节点，如需取消，可点击“结束隔离“按钮。

6：删除当前节点，并删除对应的几何实体。

要素图层

根节点右键菜单功能包括创建要素图层、导入要素和刷新所有要素图层。

子节点菜单包括缩放至、隔离、删除、编辑要素图层、打开要素属性表、添加要素、导出要素。在删除要素图层时，可选择是否删除要素图层所包含的几何实体。

地形曲面

根节点右键菜单功能包括创建地形和刷新功能。

子节点菜单包括缩放至、隔离、删除。

实景模型

根节点右键菜单功能包括附着实景模型和刷新功能。

子节点菜单包括缩放至、隔离、删除。

点云

根节点右键菜单功能包括附着点云和刷新功能。

子节点菜单包括缩放至、隔离、删除。

空间数据管理器只对点云进行了简单的显示和管理，更详细的操作，如重命名、导航到扫描视图等，可执行PointCloudManager命令，打开点云管理器实现。

图像

根节点右键菜单功能包括附着图像和刷新功能。

子节点菜单包括缩放至、隔离、删除。

地图与影像服务

根节点右键菜单功能包括添加地图、地图链接和刷新功能。

子节点菜单包括缩放至、隔离、删除、动态、区域捕捉。勾选动态后，缩放过程中地图会时时动态加载。

实景模型

命令：Reality3dmodelattach

Ribbon：地理空间-外部数据附着-实景模型

工具栏：地理空间-附着实景模型

菜单栏：地理空间-附着实景模型

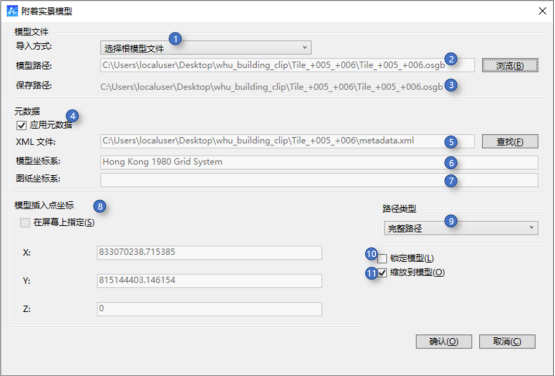

您可以通过执行Reality3dmodelattach命令，导入OSGB格式的倾斜摄影模型，并从模型配套的元数据XML文件中读取坐标系及原点坐标信息，从而实现将模型精准附着到图纸上的指定位置。

1：选择实景模型导入的方式，包括选择文件夹和选择根模型文件两种。

2：根据导入方式选择模型文件或文件夹，显示模型的完整路径。

3：根据设置的路径类型，显示模型文件在图纸中的保存路径。重新打开图纸时，会根据保存路径查找模型，如果找不到，图纸中的模型将丢失。

4：应用模型配套的元数据，支持从XML文件中读取坐标系和原点信息。

5：选择XML文件并显示文件路径，当模型文件当前目录下存在XML文件时，将自动加载。

6：显示从XML文件中读取到的坐标系名称。

7：显示图纸坐标系，当图纸未设置坐标系时，可自动设置成模型坐标系。

8：设置模型在图纸中的插入点坐标，如果应用了元数据，将直接采用XML文件中的坐标信息；如果未应用元数据，可直接输入坐标值，或在绘图区选取点。

9：路径类型包括完整路径、相对路径、无路径三种，其中设置成无路径时，模型文件需要跟图纸在同一目录下。

10：导入后锁定模型，锁定的模型不能删除。

11：导入后视图缩放至模型全局。

注：

1）暂不支持ENU坐标系的导入；

2）如果图纸已设置坐标系，仅支持导入相同坐标系下的实景模型。

在实景模型的属性面板中，可以修改三角网和地形纹理选项，使模型呈现出不同的显示样式。

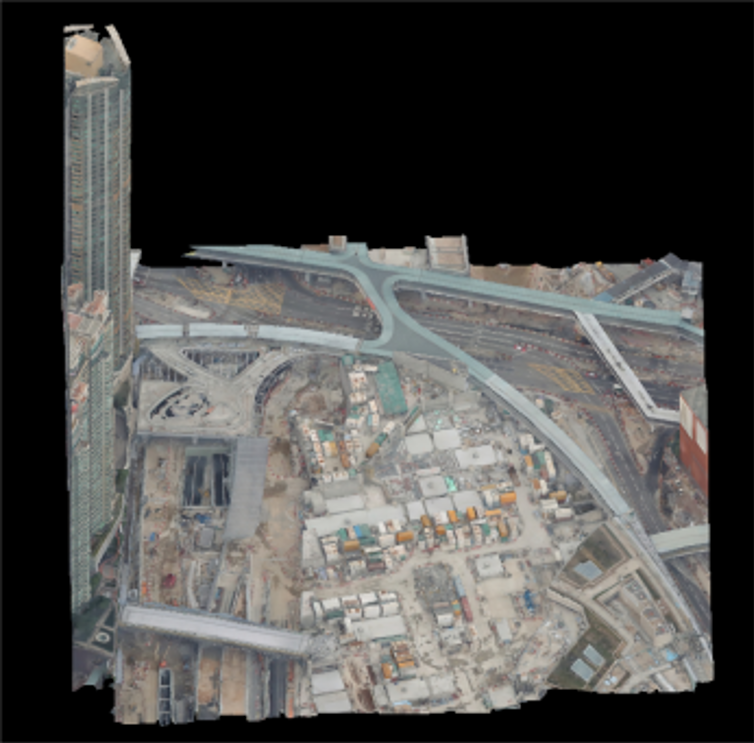

真实纹理：将高清图像映射到模型表面，真实还原模型原本面貌。

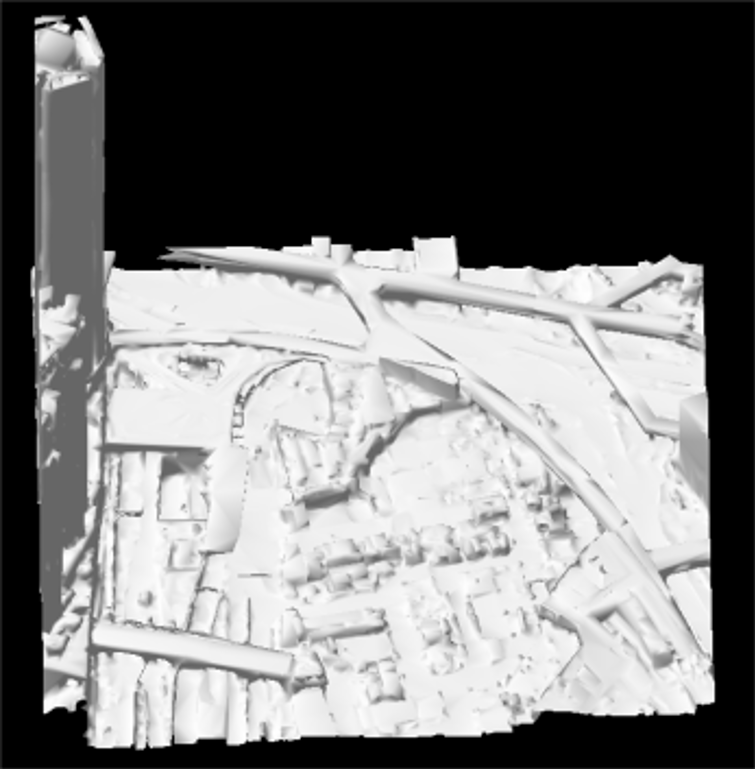

真实白模：将模型表面渲染成白色，并模拟真实光照下的反射效果，突出模型的形状、结构。

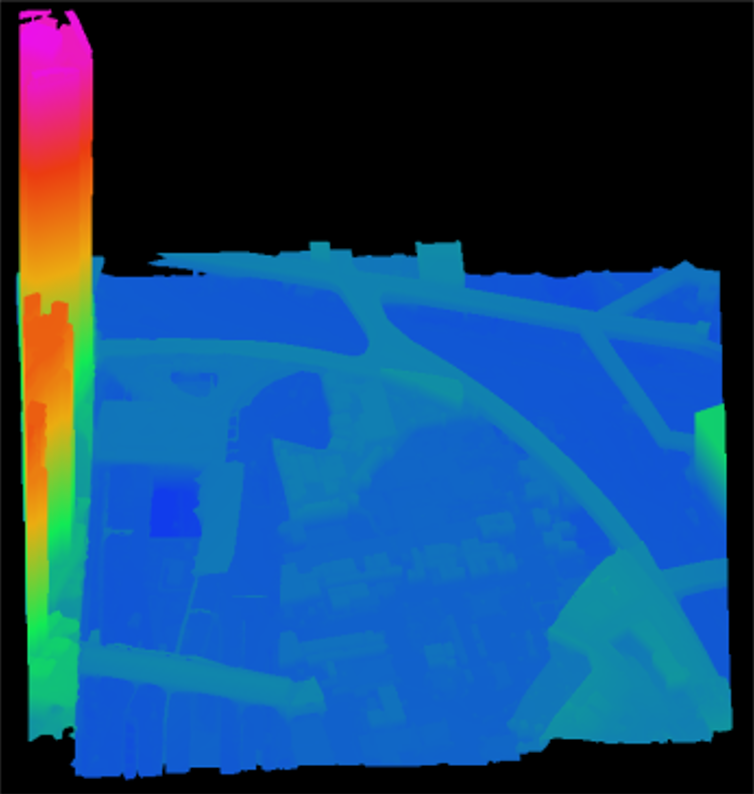

高程着色：基于高程值对模型进行渲染，采用平台默认的着色方案。

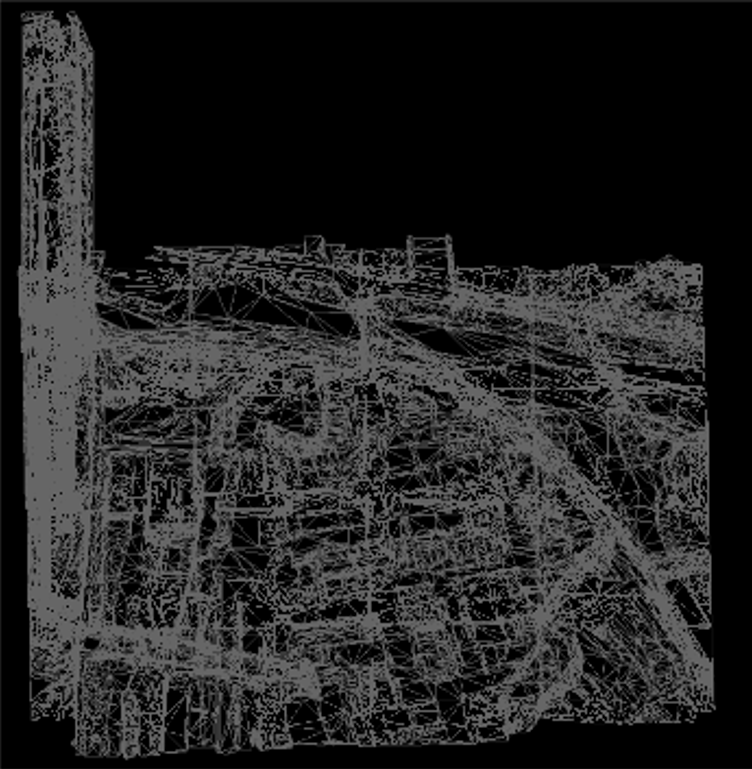

三角网：开启三角网，进行无纹理显示。

图像

命令：Imageattach

Ribbon：地理空间-外部数据附着-图像

工具栏：地理空间-附着图像

菜单栏：地理空间-附着图像

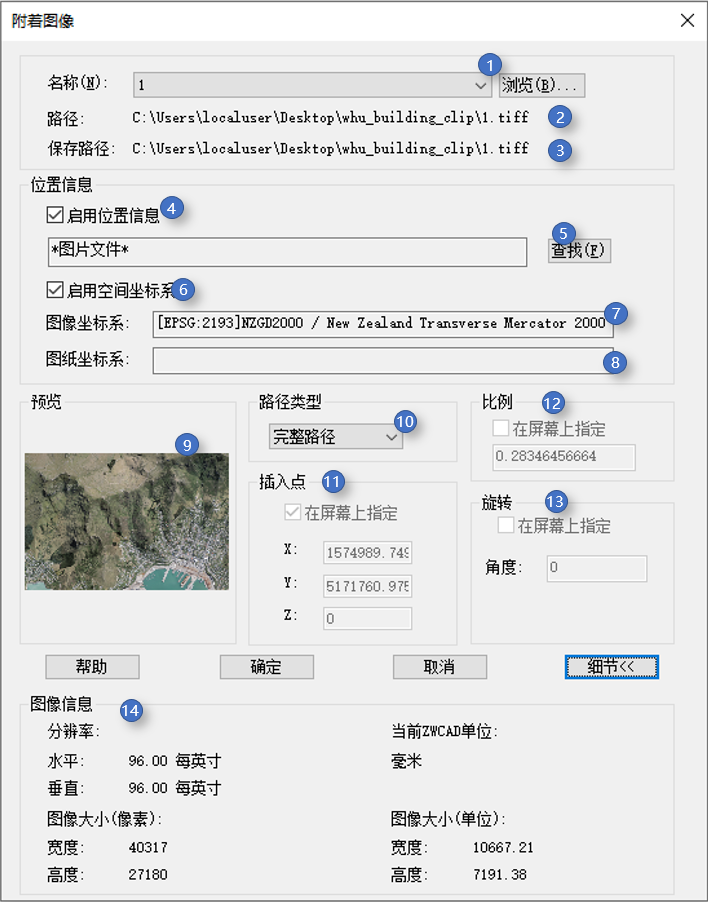

执行Imageattach命令，您可以将tif、jpg、png、bmp等格式的图像附着到图纸中，作为参考图开展设计工作。可以从tfw、jpw、pgw等格式的位置文件中读取信息，也可读取GeoTIFF格式的图像文件内置空间位置信息，将图像精准的附着到图纸的指定位置。

1：显示图像名称，可下拉切换，也可浏览新的图像。

2：图像文件的完整路径。

3：根据设置的路径类型，显示图像在图纸中的保存路径。

4：启用位置信息，可从位置文件或图像本身中读取位置信息。

5：选择位置文件，支持的格式包括tfw、j2w、eww、jpw、jgw、pgw等，如果您的位置文件不属于上述格式，您可以选择所有文件。

6：启用图像的空间坐标系。

7：显示图像坐标系。

8：显示图纸坐标系，若图纸未设置坐标系，可自动设置成图像坐标系；若图纸已设置坐标系，图像坐标系必须和图纸坐标系一致，否则无法导入。

9：图像的预览效果。

10：路径类型包括完整路径、相对路径、无路径三种。

11：设置图像在图纸中的插入点坐标，若未启用位置信息，可直接输入坐标值，或在绘图区指定。

12：设置图像在图纸中的比例，若未启用位置信息，可直接输入数值，或在绘图区指定。

13：设置图像在图纸中的旋转角度，若未启用位置信息，可直接输入数值，或在绘图区指定。

14：显示图像的分辨率、大小、单位等信息。

除了基于对话框操作，您还可以将图像直接拖拽到绘图区进行快速插入，通过在命令行中设置插入点、缩放比例、旋转角度等信息，将图像附着到图纸中。
