AutoCAD机械版2025官方版是由Autodesk为制造业开发的AutoCAD设计和绘图软件，该版本针对于机械设计领域进行了优化，它将加入机械设计所需要的工具和库，完美支持机械设计师在一个统一的平台上完成从初步设计到详细绘图的所有工作。

AutoCAD机械版2025中文版具备齐全的机械设计专用功能，智能化的图库、图幅、图层、BOM表等管理工具实现绘图环境定制，大幅提高工程师的设计质量与效率，增强设计创新发展能力。

软件特色

机械零件的设计和建模：软件提供了大量的标准机械零件和组件库，用户可以直接调用这些库中的零件，进行精确的设计和建模。同时，用户还可以自定义添加零件，满足特定的设计需求。

智能尺寸标注：软件能够智能地创建机械模型的精确尺寸，减少了手动标注的工作量，提高了设计效率。

标准更新和调整：软件支持根据最新的机械行业标准更新和调整零件，确保设计符合行业规范。

协同工作：软件支持机械工程的协同工作，使得多个设计师可以同时参与到一个设计项目中，提高了项目完成的速度和质量。

图形和报告准备：软件提供了强大的图形和报告准备功能，用户可以轻松地将设计成果转化为高质量的图纸和报告，方便与其他人员沟通和交流。

在CAD机械版2025中，还可能会引入一些新的功能和改进，例如：

活动见解：这是一个用于记录活动并按活动类型、用户和日期对事件进行过滤的选项板，它可以帮助用户跟踪图形的演变并比较图形历史记录。

智能块功能：软件可以将重复的集合图形转换成块，提供效率和组织能力。同时，还具有对象检测技术功能，可以扫描图形检查可以转换为块的对象。

填充图案改进：HATCH填充功能现在可以通过新的和改进的功能使图形图案填充更加快捷。

Esri地图集成：可以将场地的地理位置信息指定给图形，使得设计更加贴近实际环境。

软件功能

1、700,000 多个标准零件和特征

使用标准元件生成精确的图形，以支持 ISO、ANSI、DIN、JIS、BSI、CSN 和 GB 标准。通过工具集管理器创建和保存自定义工具集，从而使您可以将零件或特征添加到工具集库。

2、自定义图层管理

使用创建 Mechanical 图层的命令节省时间，因此您不必手动执行该操作。

3、BOM 表

使用命令自动执行机械工程任务并简化工作。更好地控制 BOM 表、明细栏、关联引出序号和零件参照。

4、增强和自动执行尺寸标注

事半功倍。使用小型对话框为当前标准的增强尺寸标注命令设置首选项。

5、GD&T 符号/注释

预配置符号，并将其保存到符号库以供重复使用。您还可以访问焊接、表面粗糙度等项的符号库。

6、引线注释 (AMNOTE)

通过自动应用于对象的公式充分利用注释。使用来自预定义集的模板，立即显示有意义的上下文相关信息，而无需自己执行操作。

7、图形边框和标题栏

自定义图形边框和标题栏以与系统配合使用。其中每一项都作为单独的 .dwg 文件存在，您可以复制和修改这些文件以优化配置。

8、图形详图

使用专为机械设计量身定制的智能绘图工具。通过可重复使用的详图设计工具（如中心线、AMSHIDE、孔特征图表和视口的缩放区域）提高绘图生产力和效率。

9、二维计算

将自动零件创建与图形自动化相结合，以获得最佳价值。高效分析设计并执行二维计算，例如 FEA、轴计算和惯性矩。

Autocad机械版2025官方版和通用版区别

针对对象不同，数据交换不同。

1、针对对象不同：CAD机械版是专为机械设计和制造领域开发的CAD软件版本，主要针对机械零件、结构和装配件的设计和制造，而普通版则适用于各种行业和应用场景。

2、数据交换不同：CAD机械版支持更多的数据交换格式和协议，以便于机械工程师与其他设计和制造系统进行数据交换和协作，普通版不支持这些专业格式和协议。

AutoCAD机械版2025官方版使用教程

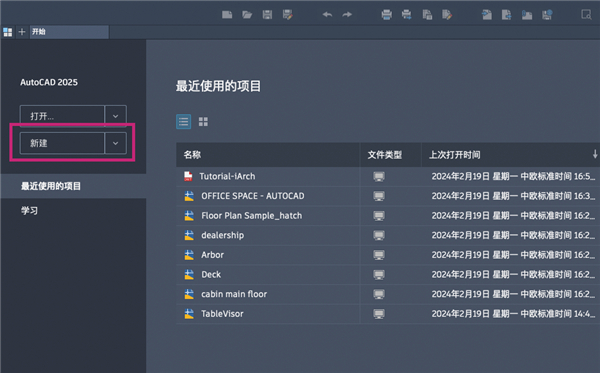

启动 AutoCAD 后，在“开始”选项卡上，单击“新建”或单击“新建”下拉菜单以开始新图形。

“图形”选项卡

新图形“Drawing1”从绘图区域正上方的新选项卡开始。可以单击各选项卡以在多个打开的图形文件之间切换。单击加号，可使用默认样板开始绘制新图形。

注： 图形名称旁边的星号 (*) 指示需要保存该图形。

继续尝试启动和打开图形，并在选项卡之间切换。也可以拖动图形选项卡以对其重新排序。

工具集

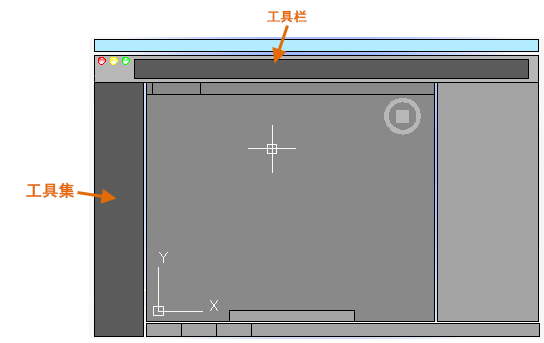

AutoCAD 在绘图区域左侧包含工具组合。您可以从“绘图”选项卡访问本手册中出现的几乎所有的命令。此外，绘图区域上面的工具栏包括熟悉的命令，如“新建”、“打开”、“保存”、“打印”、“放弃”，等等。

注： 如果“绘图”选项卡不是当前选项卡，请继续操作并单击它。

“命令”窗口

AutoCAD 界面的核心部分是“命令”窗口，它通常固定在绘图区域的底部。“命令”窗口可显示提示、选项和消息。

您可以直接在“命令”窗口中输入命令，而不使用工具组合、工具栏和菜单。

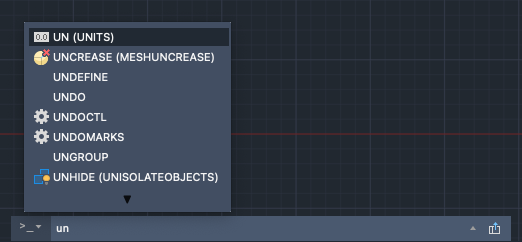

请注意，开始键入命令时，它会自动完成。当提供了多个可能的命令时（如下例所示），可以通过单击或使用箭头键并按 Enter 键或空格键来进行选择。

新图形

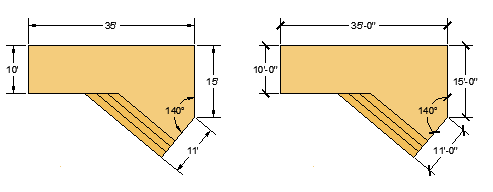

通过为文字、标注、线型和其他几种部件指定设置，您可以轻松地满足行业或公司标准的要求。例如，此后院甲板设计显示了两个不同的标注样式。

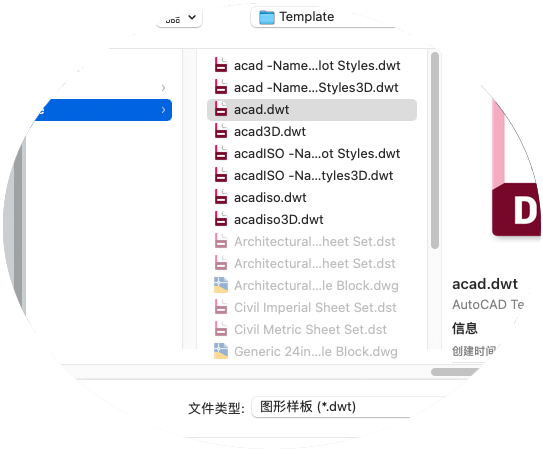

所有这些设置都可以保存在图形样板文件中。单击“新建”以从下面几个图形样板文件中进行选择：

对于假定单位为英寸的英制图形，请使用 acad.dwt 或 acadlt.dwt。

对于假定单位为毫米的公制单位，请使用 acadiso.dwt 或 acadltiso.dwt。

列表中的“教程”样板文件是用于建筑或机械设计主题的简单样例，使用英制 (i) 和公制 (m) 版本。开始创建标注时，可能想要尝试使用这些标注。

大多数公司使用符合公司标准的图形样板文件。他们通常使用不同的图形样板文件，具体取决于项目或客户。

创建您自己的图形样板文件

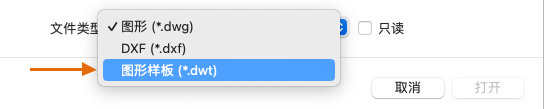

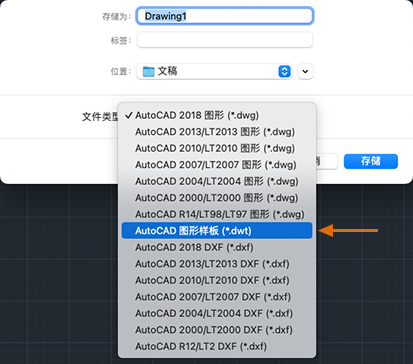

可以将任何图形 (.dwg) 文件另存为图形样板 (.dwt) 文件。要基于现有图形样板文件创建一个图形样板文件，请打开现有图形样板文件，对其进行修改，然后使用其他文件名进行保存。

如果您独立工作，可以开发图形样板文件以满足您的工作偏好，在以后您熟悉其他功能时，可以为它们添加设置。要修改现有图形样板文件，请单击“打开”，在对话框中指定“图形样板(*.dwt)”并选择样板文件。

重要： 如果您的公司已经建立了一组图形样板文件，请在修改其中的任何文件之前先与 CAD 管理员进行核对。

单位

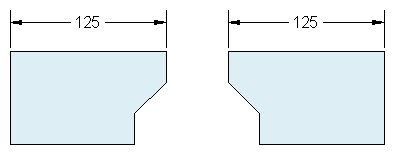

在您开始一个新图形后，您将首先确定一个单位表示长度（英寸、英尺、厘米、千米或某些其他长度单位）。例如，以下对象可能表示两栋长度各为 125 英尺的建筑，或者可能表示以毫米为测量单位的机械零件截面。

单位显示设置

在您决定使用哪种长度单位之后，UNITS 命令可使您控制几种单位显示设置，包括：

格式（或类型）。例如，可以将十进制长度 6.5 设置为改用分数长度 6-1/2 来显示。

精度。例如，十进制长度 6.5 可以设置为以 6.50、6.500 或 6.5000 显示。

如果您打算使用英尺和英寸，请使用 UNITS 命令将单位类型设置为“建筑”，然后在创建对象时，可以指定其长度单位为英寸。如果要使用公制单位，请保留将单位类型设置为“小数”。更改单位格式和精度不会影响图形的内部精度。它只会影响长度、角度和坐标在用户界面中如何显示。

提示： 如果您需要更改 UNITS 设置，请确保将图形另存为图形样板文件。否则，您将需要更改每个新图形的 UNITS 设置。

模型比例

始终以实际大小（1:1 的比例）创建模型。术语模型是指设计的几何图形。图形包含模型几何图形以及显示在布局中的视图、注释、尺寸、标注、表格和标题栏。

当创建布局时，您将稍后指定在标准大小的图纸上打印图形的比例。

建议

要打开关于正在运行的命令信息的“帮助”，只需按 F1 键。

要重复上一个命令，请按 Enter 键或空格键。

要查看各种选项，请选择一个对象，然后单击鼠标右键，或在用户界面元素上单击鼠标右键。

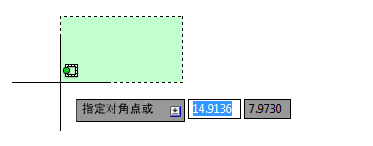

要取消正在运行的命令或者如果感觉运行不畅，请按 Esc 键。例如，如果您在绘图区域中单击，然后再输入命令，您将看到与下图类似的显示：

按 Esc 键取消该预选操作。
