CAM350中文破解版是一款十分专业的电子产品设计软件,能够设计更微小、更精密的元件,CAM350的速度更快、体积更小,能将PCB线路板的设计图智能转换,还提供了从PCB设计到PCB加工制造全面的流程,最重要的是软件保证设计数据的正确性。

1、支持多种输入/输出格式(CAD数据, ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等)
2、CAM350中文破解版提供了双向的AutoCAD 和 DXF数据支持
3、设计规则检查,检查包括各类间距,环状线,铜箔面积计算,网表对比等
4、优化设计文件,添加泪滴,网表提取,丝印检查等
5、Basic NC Editor通孔编辑功能,钻孔工具定义,铣边路径,改变提刀点
6、CAM350中文破解版快速拼板功能,制作PCB的阵列,适应生产要求。
打开菜单后可以看见菜单英文下面的某一个字母下有一个横线,ALT+横线对应的字母就是这个命令的快捷键
1、ALT+F-->N 打开新软件
2、ALT+F-->O 打开文件(PCB)
3、ALT+F-->S 保存
4、ALT+F-->A 另存为
5、ALT+F-->M 两个文件合并,用作对比用
6、ALT+F-->I+U 输入GERBER文件
7、ALT+F-->I+G 分层输入GERBER文件
8、ALT+F-->E+G 与输入文件相反,即输出相应的文件
9、ALT+F-->I+R 输入钻带
1、首先在电脑上打开CA350软件,然后在软件中打开PCB gerber,双击setting,在菜单中点击【unit】。

2、然后在窗口中选择公制单位,选择选项中最后一个单位1/10000,点击确版定按钮。

3、然后返回到主界面中,在图中红色标示的窗口中设置最小操作距离。

4、在“info”的下拉窗口中,双权击测量(Measure)按钮,按需要在二级菜单中选择测量方式。

5、最后完成以上设置后,即可用CAM350测量pcb的尺寸。

1、双击打开CAM350软件,FileImport导入AutoImportGerber文件,双击确定导入出现导入的多层线路板图,左边选AllOff只选丝印、焊盘和边框层否则看不清;
2、绑定此三层,单击“Editlayers”以及”Remove“,把不用的勾选即可;
3、Tableslayers到锁定丝印层指定焊盘为TOP;
4、设定原点"Edit""change""originspaceorigin"按键盘X出现十字架,加减为放大缩小;
5、量PCB长宽,“Info”至”Measurepointpoint";
6、取MARK点和元件坐标,utilities与Quickpart是 ,左键单击焊盘1,2后右键单击出现对话框,填入位号,角度;
7、做完后导出坐标,"Info“至“report”点击“PlacementSave”,选Save位置后保存即可。
1、打开CAM350软件。

2、点击菜单栏file-import-auto import

3、选择gerber文件路径,点击finish完成。

4、左边任务栏可以对层的显示和关闭操作。

5、点击菜单栏edit可以对gerber资料进行一些基本操作,如移动,删除,修改等。

6、点击setting可以设置单位。

7、选择相应单位和小数点精确度。

8、点击菜单栏info-measure-point-point进行测量操作。

9、图片中位置可以设置栅格显示。

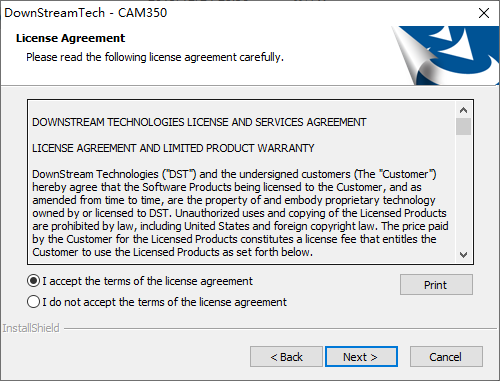

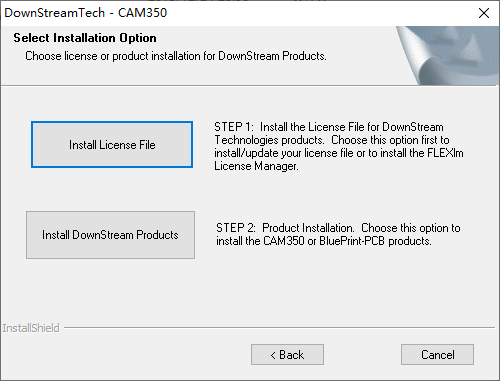

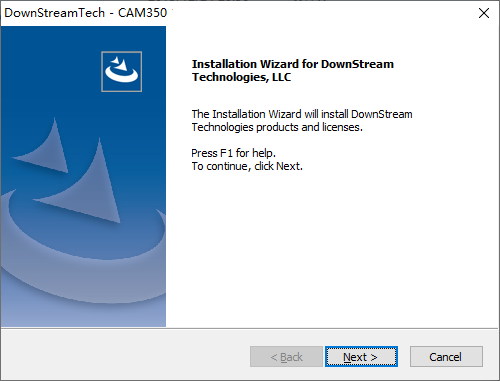

1、在本站下载CAM350中文破解版安装包
2、使用压缩软件进行解压(推荐使用winrar)
3、点击exe文件开始安装

4、解压软件,开始安装,耐心等待,

5、完成文件复制,点击【稍后重启动计算机】即可。
