CAD快速看图最新版是一款好用的CAD图纸查看软件,一款能够让每一个用户都能在这里体验最简单的设计方式,开图快速、测量准确、同步相当方便等等,让用户在这里轻松查看图纸。CAD快速看图最新版免费版有着好用的CAD图纸编辑方式,支持自动识别图框、添加和删除图框,可按需选择是否合并导出,方便了用户在这里轻松实现CAD制作。

CAD快速看图最新版还有着好用的CAD图纸转换功能,用户可以在这里一站式将CAD转换成PDF,支持一个或者多个批量转换,使用起来更简单。

软件特色

1、极速—闪电启动速度,打开CAD图纸快人一步。

2、全面—完整显示布局、图案填充、自动匹配所有字体乱码,无处可寻。

3、高端—业内支持天正建筑、天正给排水、天正暖通、天正电气的CAD看图产品。

4、科技—内置WiFi直连电脑、云盘功能、轻松传图。

5、服务—专业团队为您提供即时CAD看图服务,让您无后顾之忧。

6、功能—易用的“所见即所得”的打印方式,自由设置打印范围。

安装教程

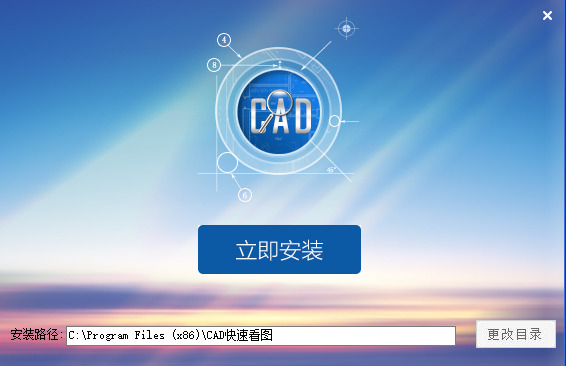

1、在本站下载CAD快速看图后,在电脑本地得到一个.exe文件,双击.exe文件进入CAD快速看图安装界面,您可以点击【立即安装】,软件会默认安装。或者您可以点击【更改目录】,自己选择CAD快速看图安装位置,选择完成后点击【立即安装】即可。小编建议不要安装到C盘中。

2、CAD快速看图软件正在安装中,您需要耐心等待安装完成即可。

3、CAD快速看图软件安装,快来体验CAD快速看图吧!点击【完成】即可打开软件。

打印图纸

1、打开cad快速看图软件,将你要转换的图纸打开,打开后,点击右上角的【打印】选项。

2、点击打印后,在弹出的打印图纸界面中,白色区域为打印范围,可以用鼠标移动、缩放图纸进行调整或直接使用“框选打印范围”功能设置。

3、点击【框选打印范围】,你可以按住鼠标左键出现的十字图标,点击鼠标右键取消操作,然后通过拖拽的方式来框选你要打印的范围。

4、选择出你要打印的图纸范围。

5、点击左上角的打印设置,弹出一个对话框,你可以根据自己的需要来设置打印的页数,打印的纸张方向等。

6、如果你觉得这个图纸这样显示有些不清楚,可以在纯黑打印旁边的正方形里面打上对勾,则表示选中,然后图纸里面全部变成黑色。

批量导出PDF

1.批量导出pdf功能键的所在位置

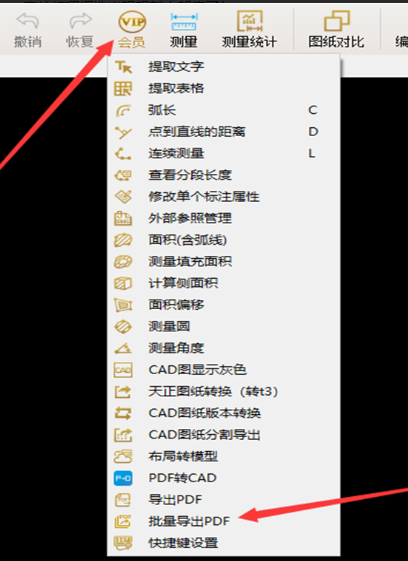

①首先打开我们需要批量导出pdf的cad图纸,上方目录栏里面点击会员—批量导出pdf按钮。

批量导出PDF1

② 同样在上方目录栏,点击导入导出按钮---- 点击批量导出pdf。

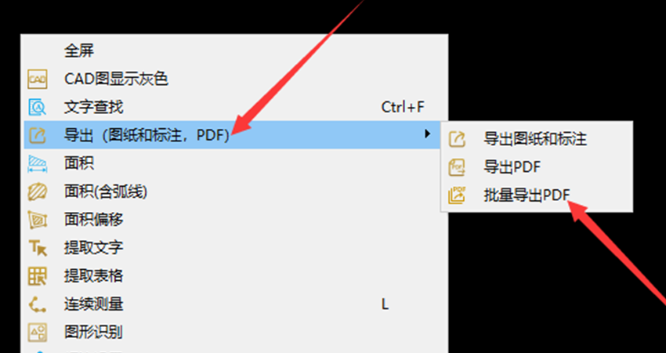

③ 在图纸上右键---导出(图纸和标注,pdf)---- 批量导出pdf。

批量导出PDF2

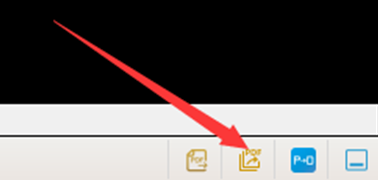

④在软件的右下角的第二个小按钮—批量导出pdf。

批量导出PDF3

这四个位置均可以找到批量导出pdf功能。

2.具体的操做方法

①.我们点击【会员】按钮,会出现一个下拉菜单,点击【批量导出pdf】按钮。

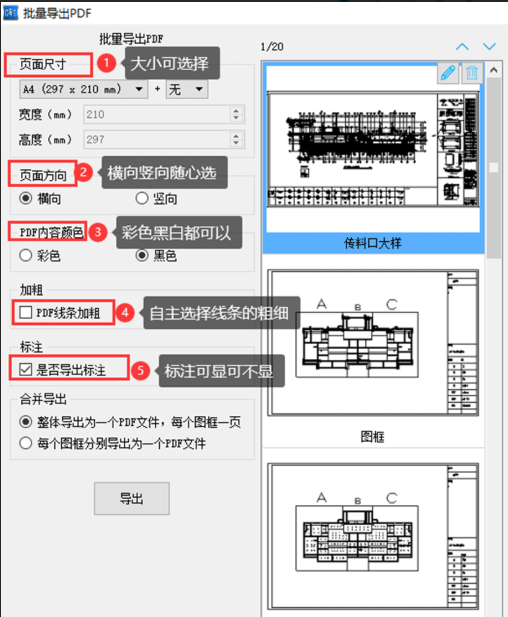

②. 此时会跳转出到批量导出pdf的基本设置页面,左侧一列与之前的导出pdf细节操做保持一致,可以选择导出的pdf页面尺寸,页面方向,pdf的内容的颜色以及是否给pdf线条加粗&是否导出快看的标注。

批量导出PDF4

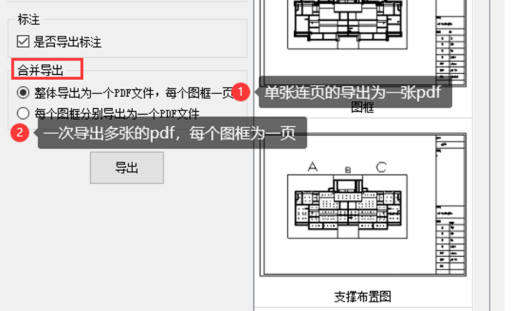

③最下面的一行为本次新增加的功能,可以选择导出为一个单张连页的整体的pdf,还是每个图框单独导出为一个新的pdf。

批量导出PDF5

④.选择批量导出pdf时,图纸会自动识别图框,识别顺序按照:从左到右,从上到下,【具体是左上角先看y坐标,y坐标差距在一定范围内再看x坐标】依次导出。

最左侧为导出图纸的预览状态,会显示导出pdf的顺序列表。软件自动根据①和②的位置的文字自动识别图框的名称。

批量导出PDF6

Ps:

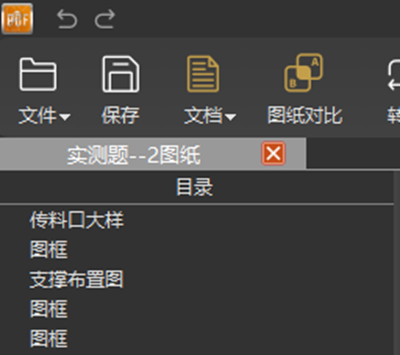

a.生成图框的名称若是批量导出的,再打开导出的pdf时,图框名称会显示再pdf的左侧目录栏。

批量导出PDF7

b.若是单张导出的pdf,图框名称会直接导出为pdf图纸名称。

⑤识别错误的图框或者不需要打印的图形被识别到了,可以通过下面两处进行删除。

⑥删除错误图框后,可以使用这个添加图框功能,去框选添加正确的识别范围,左侧的预览列表里面的小画笔可以修改图框的名称。

⑦删除错误图框后,添加完不能识别的图框的图纸,剩余的图纸不必再一一框选添加图框,可以框选范围,重新识别剩下的图框。

Ps:识别图框无论是框选识别还是全图识别,识别到的情况和首次识别是一样的。

⑧左侧预览列表的蓝色图框在右侧的全图预览界面颜色变深,标识选中了这个图框,点击仅显示当前选中图框时,是对于当前图框大的放大预览模式,在点击全图,恢复模型的全图预览模式。

⑨全部设置好后,直接点击【导出】按钮,即可生成pdf。
