为工程图选择绘图标准时,符合标准的一组标注样式将被自动添加到工程图中。
用户可以更改标注样式设置。
可通过两种方法修改标注样式:使用 AutoCAD DIMSTYLES 命令或通过“选项”对话框的“AM:标准”选项卡访问“标注样式”(AMOPTIONS)。
我们建议使用 AMOPTIONS 方法,而不是 DIMSTYLES 方法。AutoCAD Mechanical 可以实时地创建标注样式,并且在使用 DIMSTYLES 命令时,用户可能无法访问所有所需的标注样式。

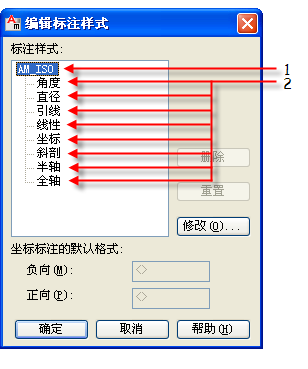

与绘图标准关联的标注样式由基准标注样式(图中的 1)和子样式(图中的 2)组成,基准标注样式定义了用于该标准的标注的基本设置,子样式明确定义了用于不同标注类型的样式。在大多数情况下,子样式与基准样式相同。在某些情况下,当需要在标注类型上强制实现某个唯一的特性时,标注样式的默认设置中至少有一个设置不同于基准标注样式。
在更改基准标注样式的设置时,这些更改也将应用于子样式。但是,如果在更改之前子样式的设置与基准标注样式的设置不匹配(例如,如果替代了子样式中的设置),则设置不会应用于该子样式。
AutoCAD Mechanical 在“标注样式”对话框中提供了重置子样式的选项。重置子样式时,通过删除该子样式上用户定义的替代,该子样式与当前基准标注样式保持同步。默认预设替代(被要求强制实现相应标注类型的唯一特性)不会重置。
指定布局的图纸尺寸

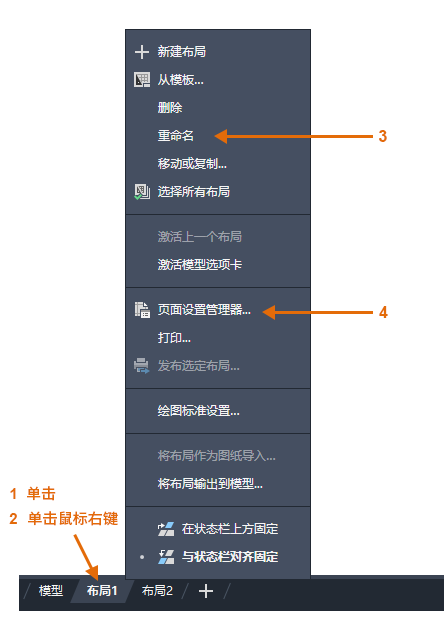

首先,您应在访问布局选项卡 (1) 时,在选项卡 (2) 上单击鼠标右键,然后将该选项卡 (3) 重命名为比“布局 1”更具体的名称。参照特定 ANSI 或 ISO 尺寸的名称可能是一个不错的选择。
接下来,打开“页面设置管理器”(4) 以更改在布局选项卡中显示的图纸尺寸。此处有许多控件,但您只需要更改几个。第一个控件用于指定图纸的大小。
注: 您可能想知道,为什么每个图纸尺寸的列表中都有两个条目。这是因为某些打印机和绘图仪不识别图形方向设置。
模型空间和图纸空间
如您所知,可以在“模型空间”中创建模型的几何图形。
最初,这是在 AutoCAD 中可用的唯一空间。也可以在模型空间中创建和缩放所有注释、标签、标注以及图形边框和标题栏。对于某些应用程序,此方法依然完全够用。
使用“图纸”空间功能,可以单击专为显示多个视图、自动缩放和电子输出或打印输出而设计的布局选项卡。
例如,在下图中选择了一个布局选项卡。当前,在图纸空间中有两个对象:块参照(用于标题和图形边框)和单个布局视口(用于显示模型空间的缩放视图)。
默认情况下,单个“布局视口”对象最初包含在每个布局选项卡上,但贵组织可能会使用自定义的图形样板 (DWT) 文件,这些文件包含了多个预定义布局、布局视口和标题栏。
布局视口

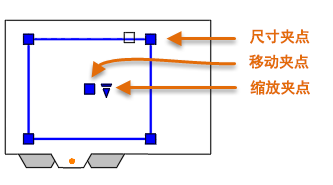

布局视口是在布局选项卡上创建的对象,用于显示模型空间的缩放视图。可以将它视为一个显示部分模型空间的闭路电视监视器。可以选择一个布局视口,就像选择其他任何对象一样。选择视口后,将显示多个夹点,可用于调整视口的大小、移动视口,以及指定其中包含的视图的比例。
可对布局视口使用多个编辑命令(如 Move、Erase 和 Copy)。当选择一个布局视口时,可以使用“特性”选项板提供选项和设置的完整列表。
提示:当您准备好创建电子输出或打印布局时,您会希望隐藏视口边界。为此,请在单独的图层上创建所有视口对象,然后关闭该图层。
在模型空间和图纸空间之间切换

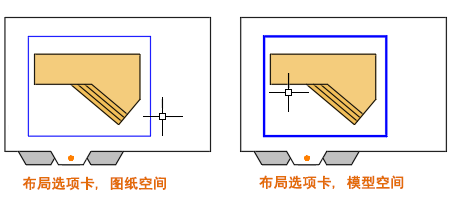

当在布局选项卡上工作时,可以在图纸空间和模型空间之间切换,而无需返回到“模型”选项卡。具体如下所示。如图所示,移动光标,然后双击布局视口内部以访问模型空间,或者在布局视口外部双击以返回到图纸空间。当位于模型空间中时,布局视口的边界会变粗。
您希望通过布局视口访问模型空间的主要原因可能是为了平移视图,或者为了小幅调整对象,尤其是那些仅显示在该视口中的对象。
提示:只需从图纸空间中选择视口对象,单击四个尺寸夹点之一并调整边界,而不必平移视图。
创建新视口
可以使用 MVIEW(制作视图)命令的“新建”选项,在图纸空间中创建其他布局视口。使用多个布局视口,可以按相同或不同的比例显示模型空间的不同视图。
通过布局选项卡,在“命令”窗口中输入 MVIEW 并选择“新建”选项。

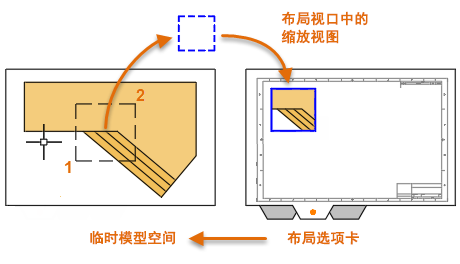

会暂时显示模型空间的最大化视图,您可以单击两个点(如图所示)来定义一个区域。
返回到布局,单击鼠标右键以显示比例列表,然后单击要使用的比例。
单击某一位置以放置包含缩放视图的新布局视口。
如果以后需要设置其他比例,则选择布局视口并单击三角形比例夹点。此操作将显示可从中选择的比例列表。
默认情况下,缩放视口会自动锁定,以防止意外缩放或平移,从而更改比例或剪裁边界。可通过以下方式锁定和解锁布局视口:选择布局视口、单击鼠标右键以显示快捷菜单,然后依次选择“显示锁定”>“是”或“否”。
注:根据绘图惯例的要求,非连续线型中的虚线和空格会始终以相同的长度显示,而不管布局视口的比例如何。如果更改布局视口的比例,需要输入 REGENALL 来立即更新显示。
