中望CAD365破解版最新版下载 电脑版

中望CAD365破解版是一款好用的在线CAD设计软件，一款能够让用户在这里一站式体验专业的CAD设计协同方式，多平台一键覆盖，让用户在这里快速定位每一个CAD内容。这次本站提供的是中望CAD365破解版免激活版资源，用户在这里下载安装好之后，可以直接打开的，由民间大佬免激活和谐，用户可以不用去网上找注册机了，打开就能永久免费使用了。

中望CAD365破解版作为一站式CAD设计协同平台，提供了涵盖设计、管理、协同、看图全场景需求的一体化解决方案，让用户可以在这里轻松处理CAD或者CAM。

软件特色

多端数据互通，信息无缝流转

基于统一云服务，多端间实现信息互联和无缝流转。

以云平台为统一数据中心连接多端设计工具和看图工具，实现设计、生产数据的无缝衔接和数据流转。

基于同一个账号可登录多终端设备开展工作。

企业后台和数据看板，让管理更高效

灵活的坐席授权分配，提高资源利用率：

账号授权统一管理，根据项目情况灵活分配，提高资源利用率。

账号订阅模式，降低企业使用门槛。

订阅模式企业可持续获取最新产品版本和服务，去除年度版本号，当中望CAD二进制兼容时，企业无需升级生态插件，可直接使用。

通过账号无缝切换Windows、Linux工作环境，满足国产化切换需求。

设计数据看板，精细化工作管理。

插件统一分发，便捷获取应用。

项目协同设计，加速项目团队创意融合

基于项目开展团队协同设计和文件管理。

共享设计资源，规范企业制图标准。

实时批注评论。

可变块的高级组合方法

案例：阵列、拉伸、旋转功能组合可变块

可变块的多种基础功能可以根据使用者的需求进行不同的排列组合，制作门窗块可以使用拉伸、翻转、旋转等命令组合，制作桌椅可以使用拉伸、阵列命令组合，制作机械配件则可以使用可见性、翻转等命令组合，组合块在建筑、室内、机械等领域匀有广泛的应用。

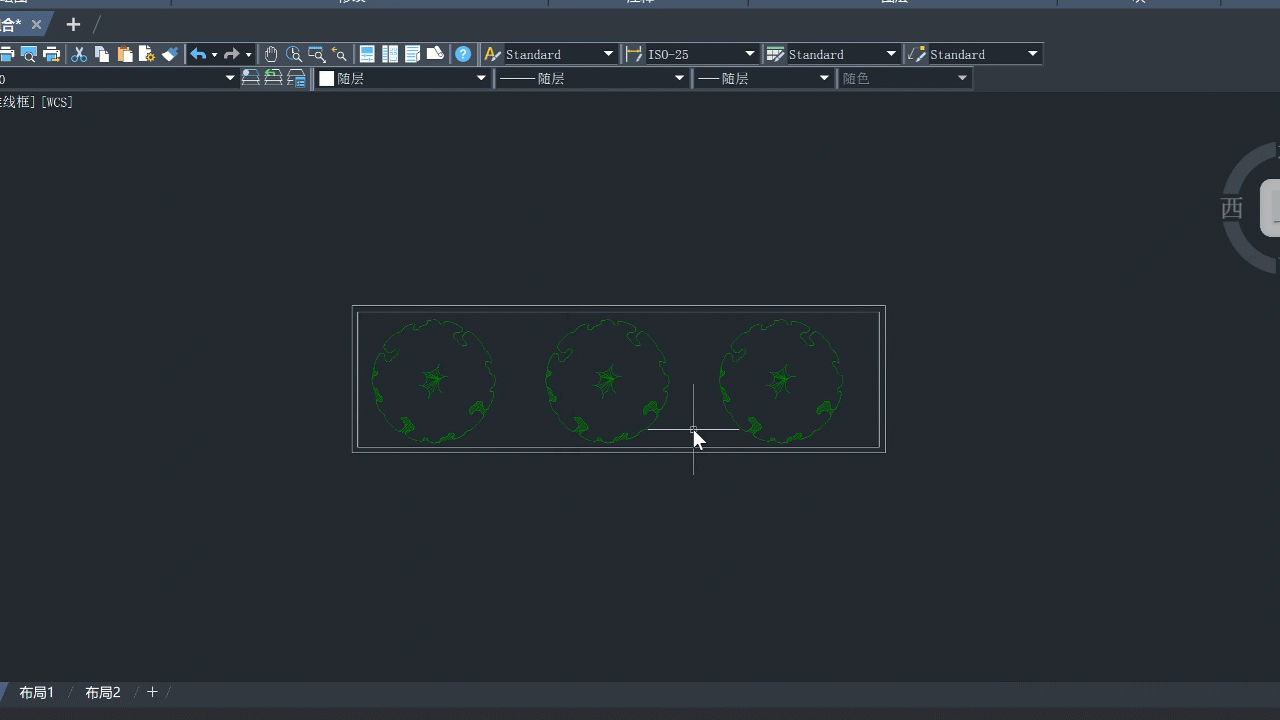

下面我们用两种方法，以【花坛可变块】的案例来进行多功能可变块的制作演示。

TIPS：

第一种注意动作效果的前后顺序。先制作阵列效果，再创建旋转效果，最后创建拉伸效果。

第二种是可随意按照顺序设置动作效果，但是要注意可能会出现创建时漏掉某些参数和动作的情况。

方法一

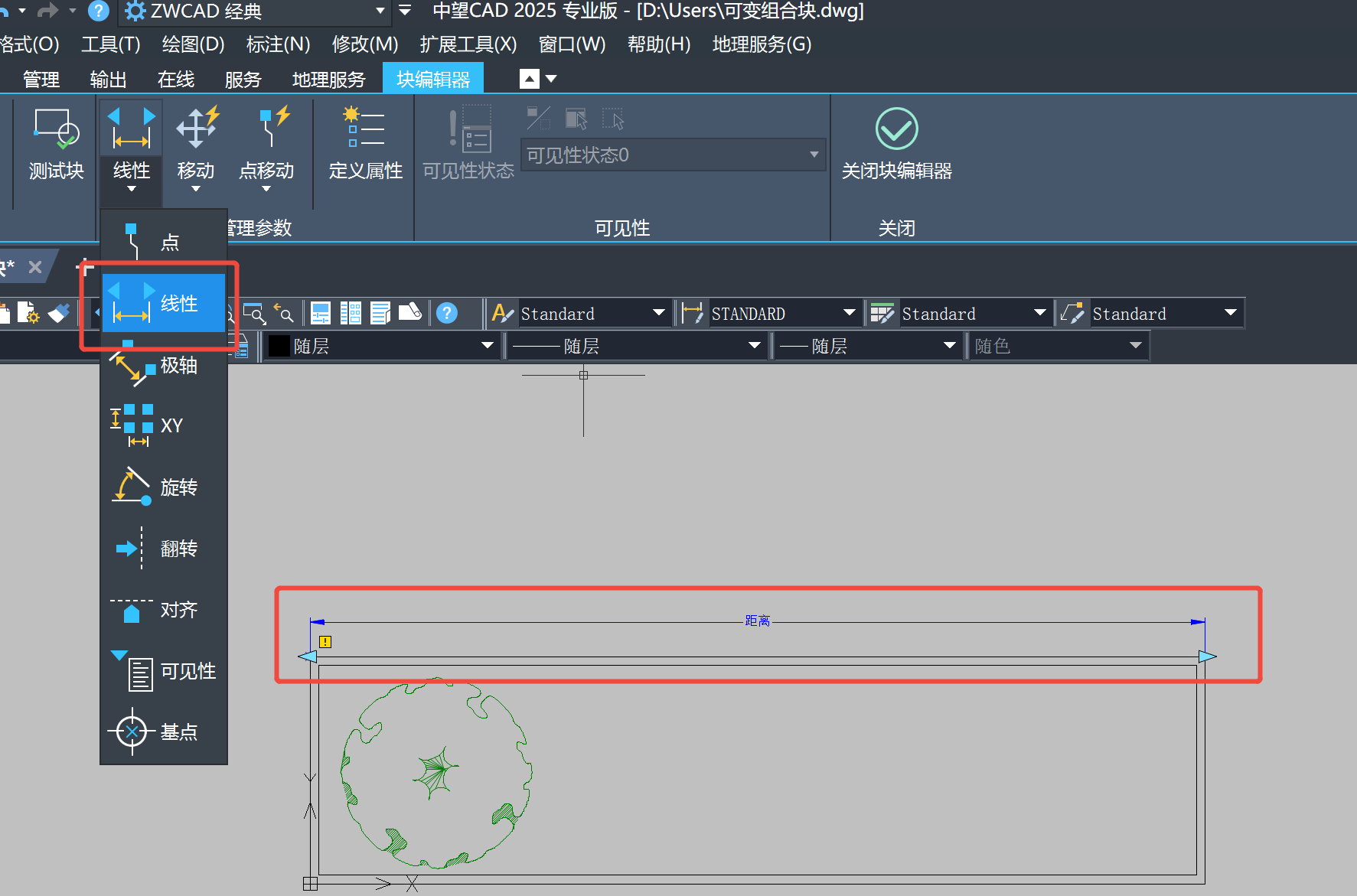

01、把图形制作成一个块，指定图块的插入基点为花池的左下角，接下来选中块右键点击【块编辑器】进行编辑。第一步使用【线性】命令给花池添加一个线性参数，然后双击线性参数选择动作类型【阵列】给植物添加一个阵列动作。

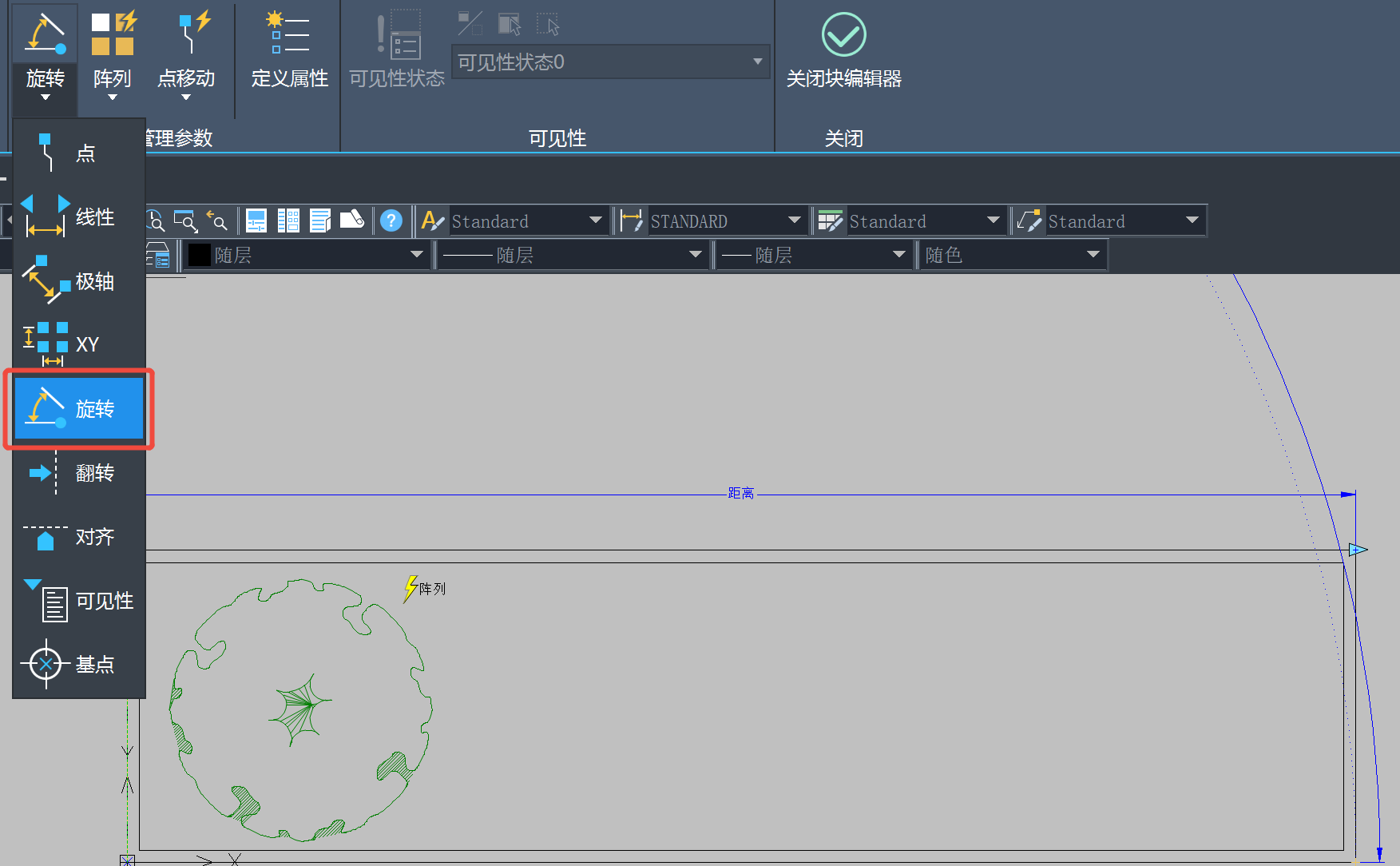

02、使用【旋转】命令给花池添加一个角度参数，注意角度参数的基点选择花池的左下角（或者根据实际需要选择其他位置）。选定基点后选择长边或者短边作为旋转边，选择长边指定默认旋转角度为0度，短边可以指定角度为90度（如果选择短边要注意标签点不要和参数基点重合，避免后期旋转操作无法选中标签点）。

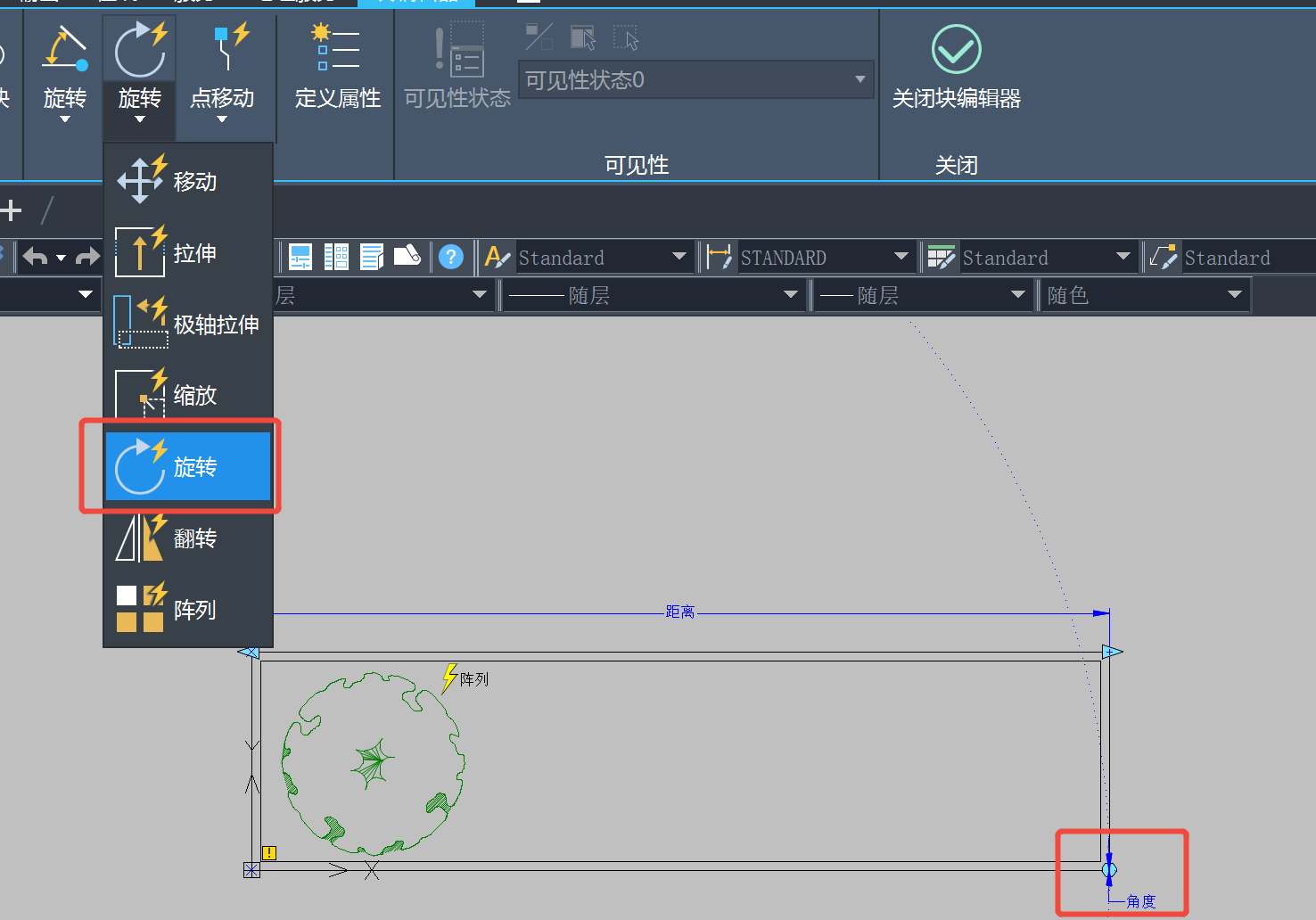

03、点击【旋转动作】，选择角度参数，在命令行输入【all】选择全部对象给图形添加旋转动作。

04、旋转动作添加完成后再选择动作【拉伸】，选择线型参数，框选花坛右侧两个角点，给花坛添加一个拉伸动作。这样阵列、拉伸、旋转功能组合可变块就制作完成了。

方法二

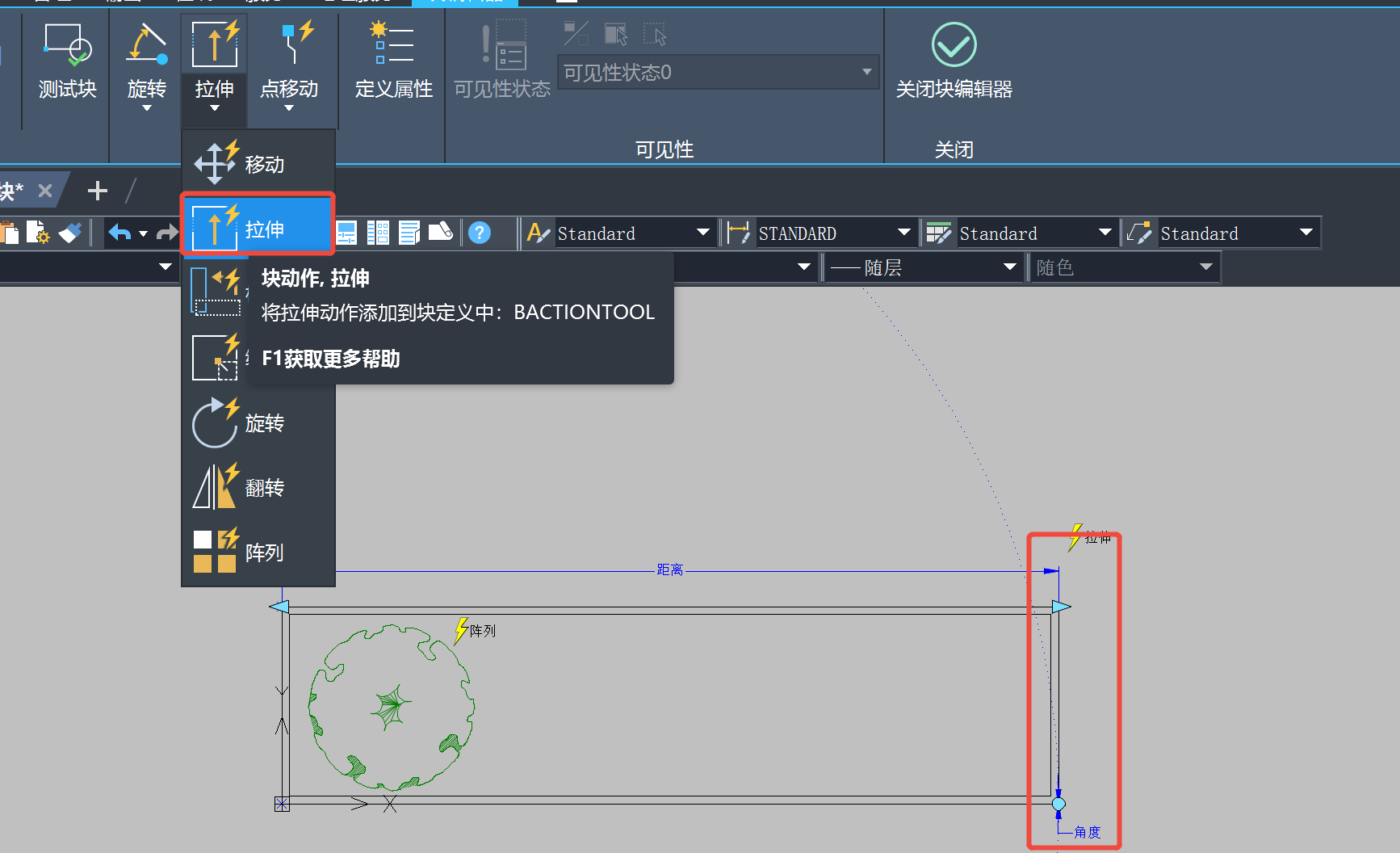

01、前面做块的步骤和【方法一】相同，第一步使用【线性】命令给花池添加一个线性参数，然后双击线性参数选择动作类型【拉伸】框选花坛右侧两个角点，给花坛添加一个拉伸动作。

02、双击线性参数选择动作类型【阵列】给植物添加一个阵列动作。

03、使用【旋转】命令给花池添加一个角度参数，角度参数的基点选择花池的左下角，选择长边作为旋转边，指定默认旋转角度为0度（或者直接按enter键确认）。点击【旋转动作】，选择角度参数，选择【除拉伸动作】之外的所有对象。这样阵列、拉伸、旋转功能组合可变块就制作完成了。

第二个方法要注意旋转动作的半径没有被添加进拉伸动作，所以旋转半径不会跟随拉伸一同进行移动。如果需要旋转点可以跟随拉伸移动，可以双击拉伸动作，重新将旋转动作添加进去。

导入step格式，并生成工程图

01导入step文件

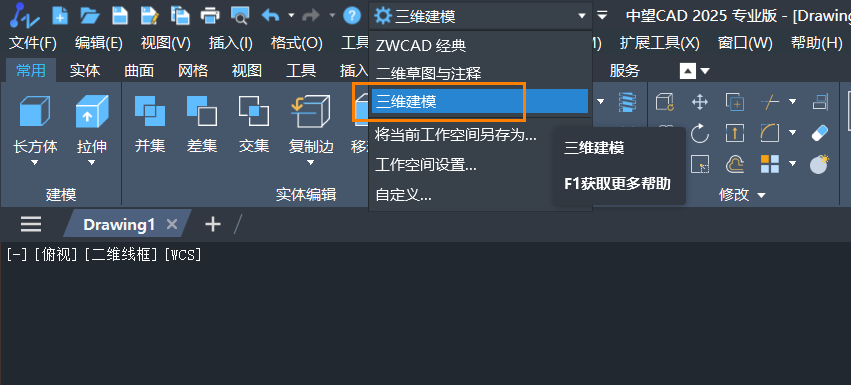

1）启动CAD软件，将软件界面切换到【三维建模】空间。

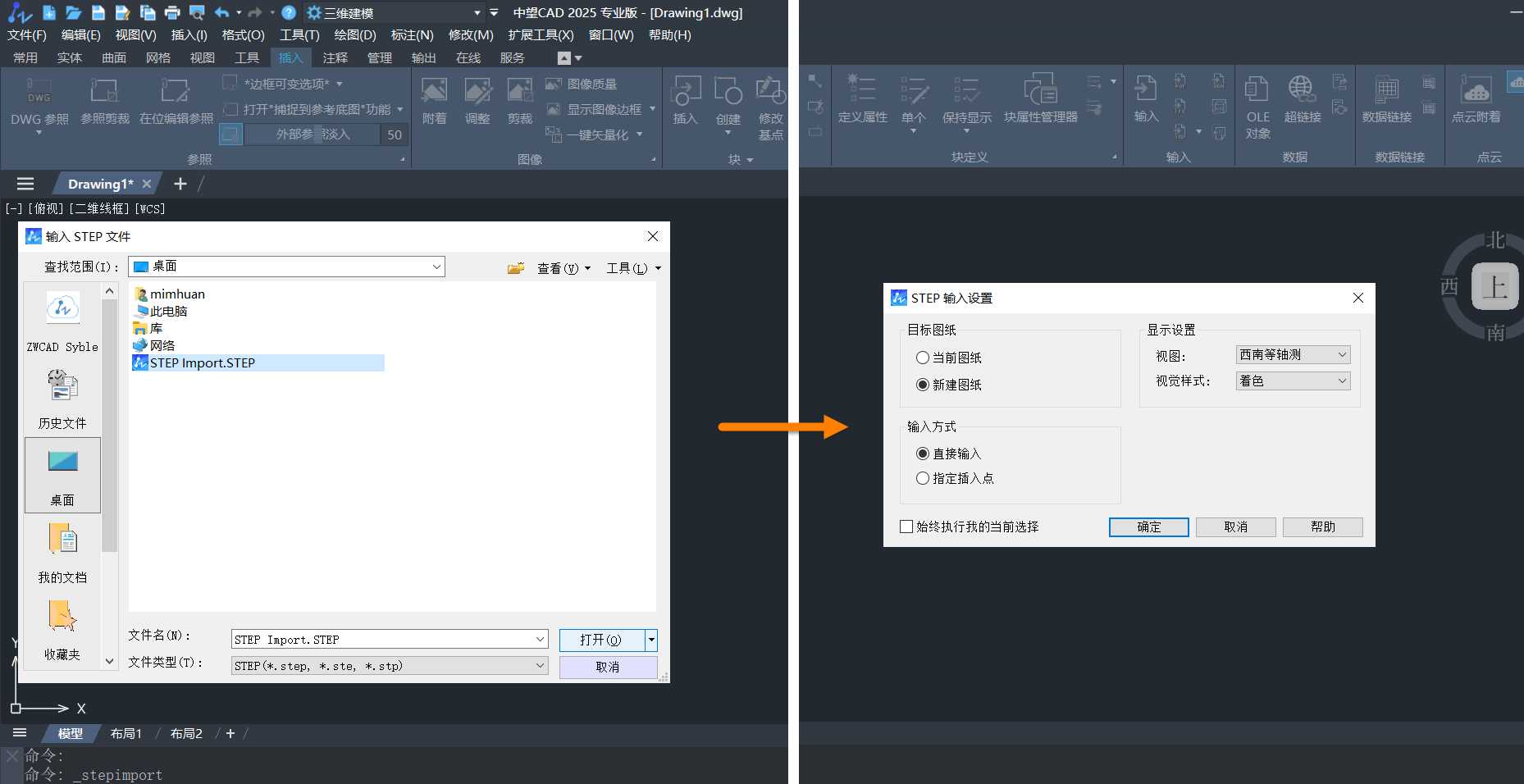

2）将ribbon菜单切换到【插入】选项卡，点击【输入】选项中的【step输入】。

3）指定输入的step文件后，进行输入设置，包括输入方式与显示效果设置。

02浏览step文件

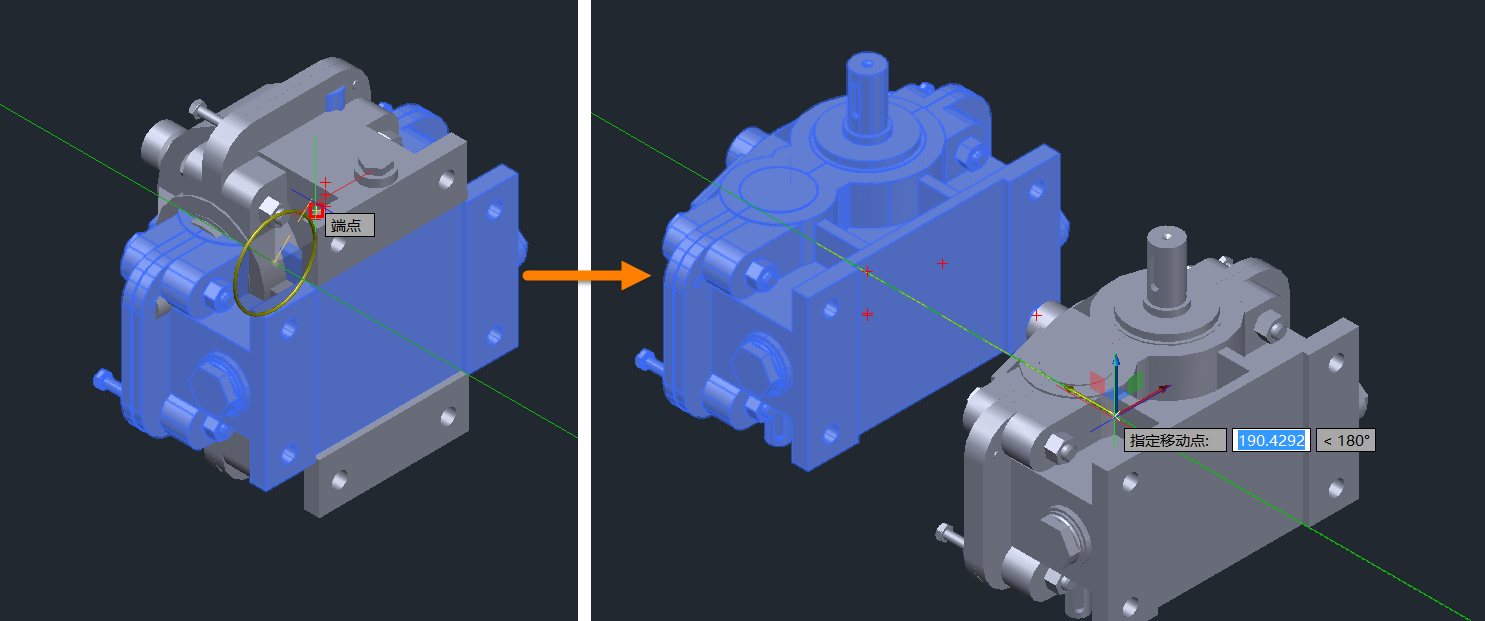

1）将ribbon菜单切换到【常用】选项卡, 选择绘图区模型后，点击【选择】选项卡上的【移动小控件】、【旋转小控件】、【缩放小控件】等。

2）通过拖到绘图区的小控件，来对模型进行移动、旋转或缩放操作。

03出step文件的工程图

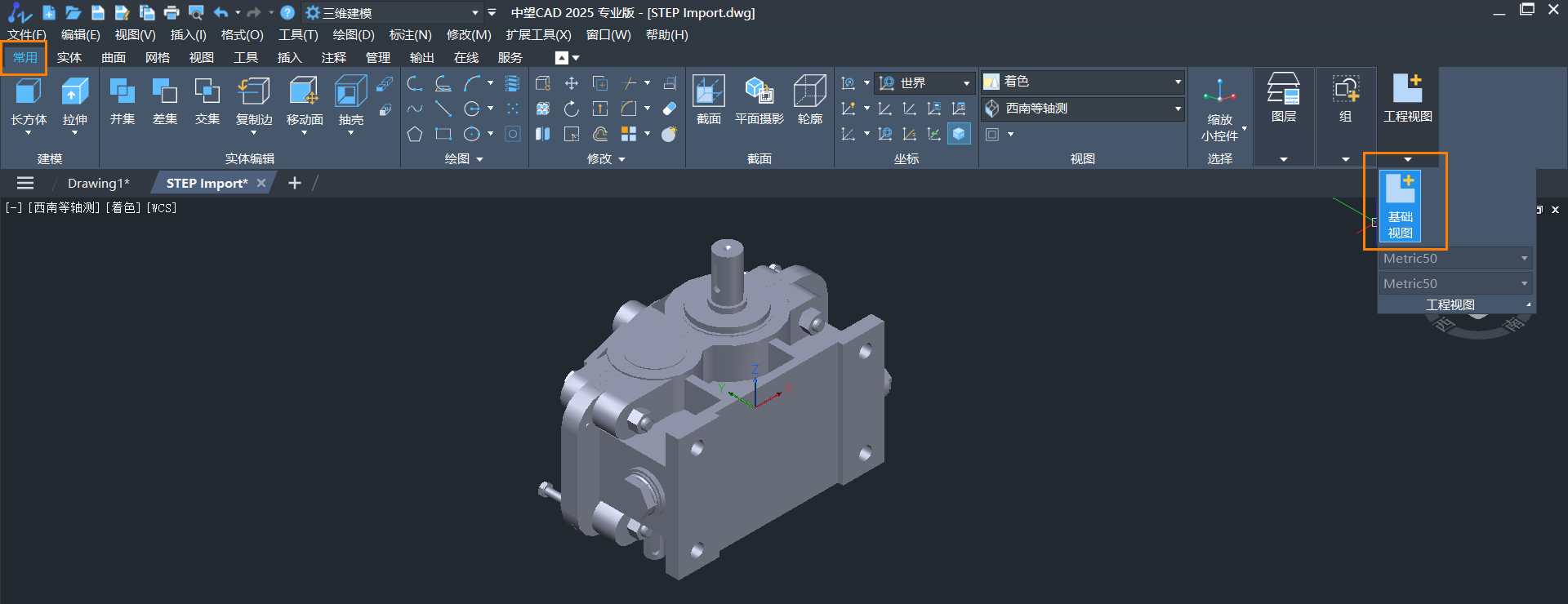

1）将ribbon菜单切换到【常用】选项卡, 点击工程视图选项中的【基础视图】。

2）在绘图区选择需要出图的对象，设置出图的布局名称，如下图中的【布局一】。

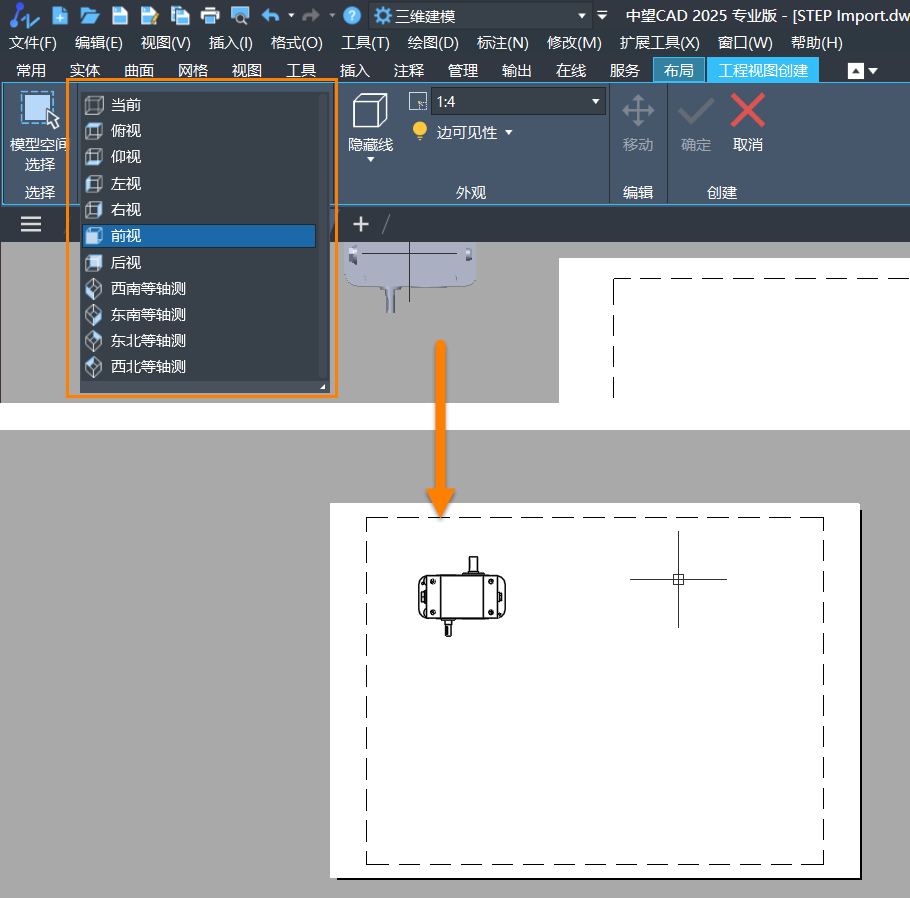

3）自动跳转到对应的布局页面，设置需要显示的视图方向，空格或回车确认。

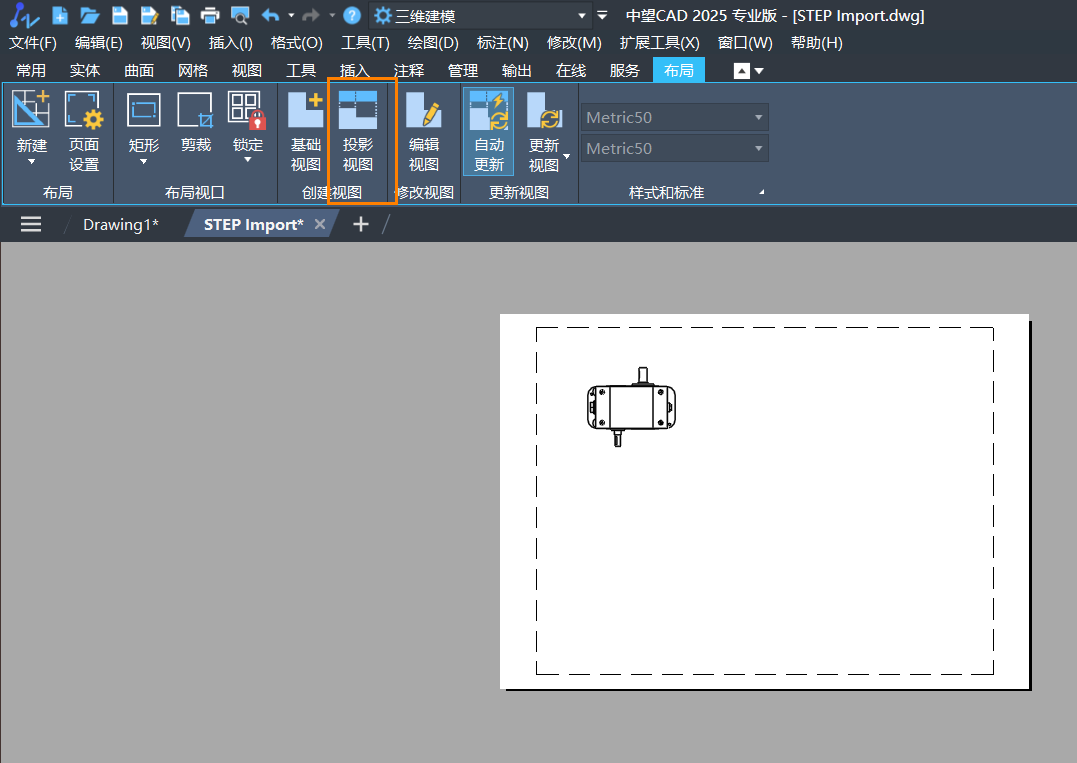

4）点击布局选项卡中的【投影视图】，根据命令行提示，选择投影的父视图。选择已有的视图后，拖动鼠标向不同的方向拖动，即可生成对应的视图，斜向右下角拖动生成轴测视图。

5）选择任意一视图，点击下拉三角形图标，选择比例，可修改视图的比例。

6）比例调整完后，可以在【注释】选项卡中，对工程图进行尺寸标注。
