Agisoft Metashape绿色版是一款专业的实景三维建模设计软件,一款能够让每一个用户都能在这里体验全新的在线三维建模设计,全自动全自动摄影测量,精准又便捷。Agisoft Metashape绿色便捷版提供了全新的三维多重建模技术,用户可以对照片进行高效处理,无需控制点,在这里轻松自动帮你生成好带控制点的三维模型。
Agisoft Metashape绿色版这里生成的实景高精细3D模型、分类的点云与超高分辨率DEM被广泛用户投入到工程建设,在这里轻松实现实地工程建筑参考。
从一系列未校准的照片中自动重建高质量的三维几何体。
支持多视图立体匹配技术,用于生成密集点云。
提供工具进行相机校准,纠正镜头畸变并计算内部外部参数。
可以生成纹理丰富的3D模型,支持多种输出格式,如OBJ、PLY、FBX等。
生成高分辨率的正射影像和数字表面/地形模型(DSM/DTM)。
高级图像处理功能,例如噪声过滤、色彩校正和图像对齐。
支持地理参考信息添加,使得3D模型可以直接放置在地理信息系统(GIS)环境中。
提供Python脚本接口,允许用户自动化工作流程或扩展功能。

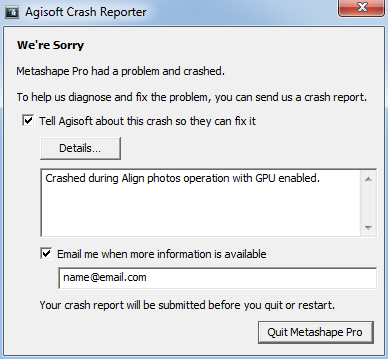

如果出现 “崩溃报告” 对话框,请勾选“告知 Agisoft 此崩溃信息”复选框以提交报告。此外,您可以在“评论”字段中输入一些与崩溃相关的信息,并输入您的电子邮件地址,以便Agisoft 支持团队与您联系:

请确保已安装最新版本的 Agisoft Metashape。
旧版本中的错误可能已经在最新版本中修复,因此值得检查最新版本。但如果问题在最新版本中仍然存在,请提交崩溃报告。
与崩溃操作相关的完整处理日志可能对我们的支持团队有所帮助。因此,在尝试重现问题之前,建议您在 Metashape 窗口的“常规首选项”选项卡中启用“将日志写入文件”选项。
如果崩溃与 GPU 相关的处理操作有关,请确保已为可用的显卡安装了最新的兼容 GPU 驱动程序。请访问NVIDIA或AMD网站查找适用于您系统的最新驱动程序。如果移动设备(笔记本电脑)使用的是集成 Intel 显卡,也请访问Intel 网站查找最新的兼容驱动程序。某些较旧的集成显卡在高负载下可能运行不稳定,因此请检查在“GPU 首选项”对话框中禁用 Intel 显卡设备后,崩溃是否不再发生。
有时崩溃与系统整体运行不稳定有关。在这种情况下,崩溃并非局限于某个特定的处理阶段,而是可能随时发生。如果观察到此类情况,建议检查电源是否足以满足 CPU 和所有可用 GPU 的正常运行需求,系统是否存在过热问题,以及内存/CPU 是否超频至与主板不兼容的极端频率。

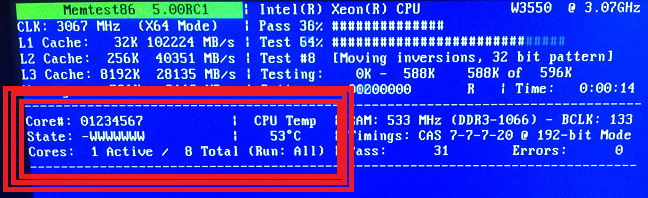

为了检查内存故障,建议在多线程模式下运行Memtest86工具(启动工具时需要按 F2 键)并运行相当长的时间。多线程模式下的 Memtest86 窗口将类似于下图,显示线程/核心总数:

如果在 Windows 系统上应用程序崩溃后出现蓝屏死机 (BSOD),请尝试录制或拍摄带有错误代码的屏幕照片,并将此信息提供给 Agisoft 支持。

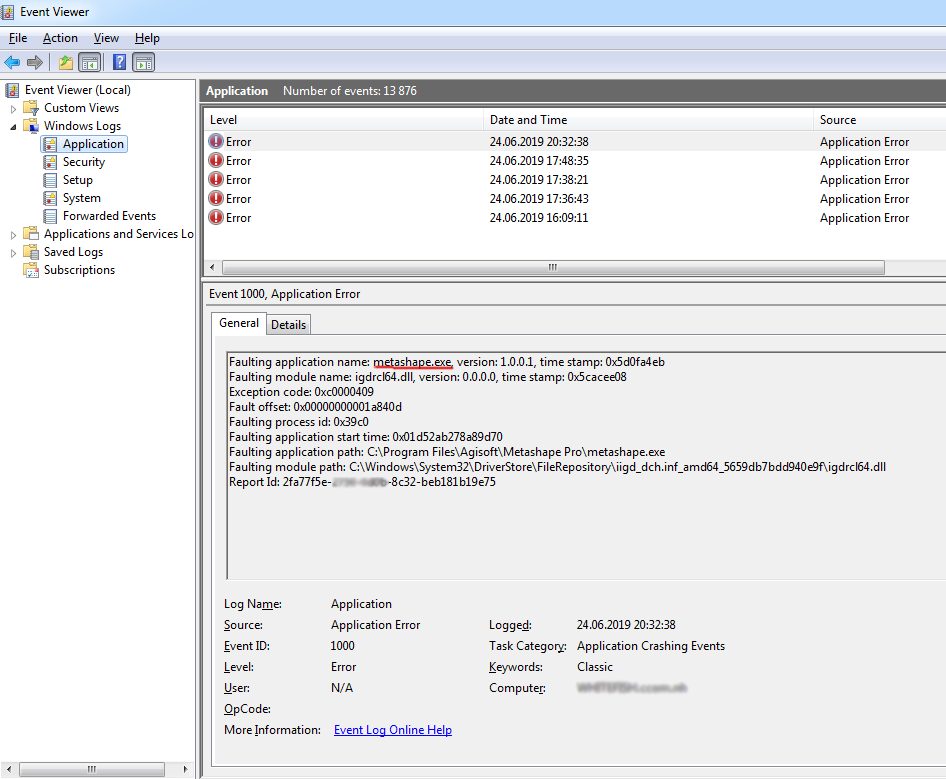

对于 Windows 用户,我们也建议检查Windows 事件查看器实用程序,转到 “Windows 日志”>“应用程序”部分,查看是否有与metashape.exe相关的任何错误标记行,如果有,请选择这些行,导出为 .evtx 格式,并通过电子邮件附件发送给我们:

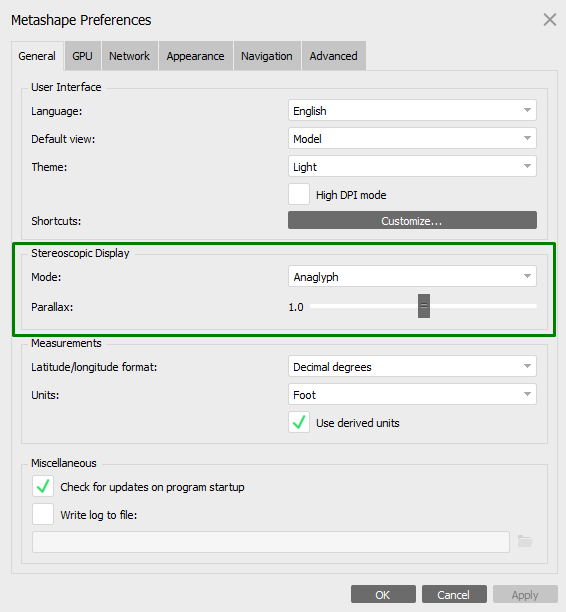

要在模型视图中使用立体显示模式,需要在 “工具”菜单(“工具”>“首选项... ”)打开的Metashape 首选项对话框的“常规”选项卡 中,调整当前硬件的立体显示模式参数。Metashape 支持红蓝立体、硬件立体、垂直分割立体和水平分割立体模式。
常规选项卡

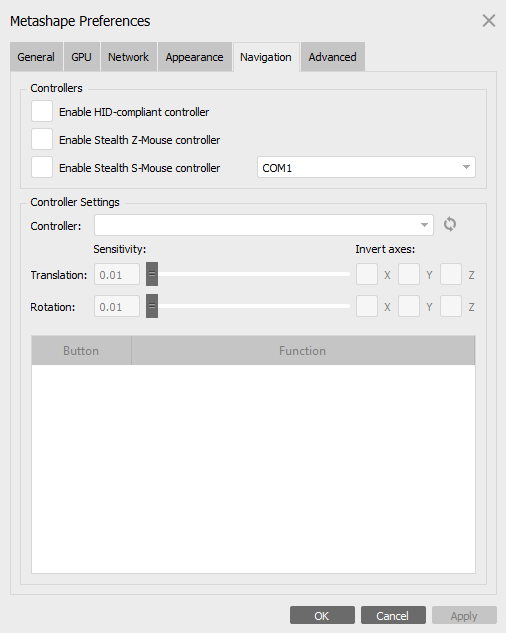

3D 控制器的参数可以在 “导航 首选项”选项卡中进行调整。
导航选项卡

在开始查看立体图像对之前,您应该先使用“工作流程”菜单中的“对齐照片” 命令或导入相机(如果外部和内部方位参数是从其他来源获得的)来执行相机对齐。
立体声对选择
立体声对选择功能仅在Metashape 专业 版中可用。
1. 在“常规”首选项选项卡中选择所需的立体模式后,通过“模型菜单”>“视图模式”>“立体模式”切换到立体模式。模型视图中将出现一个 3D 光标。默认情况下,将显示黄色十字,但您可以在“外观”首选项选项卡的“模型”部分自定义光标的颜色和形状。

2. 点击 工具栏上的“显示图像”按钮。

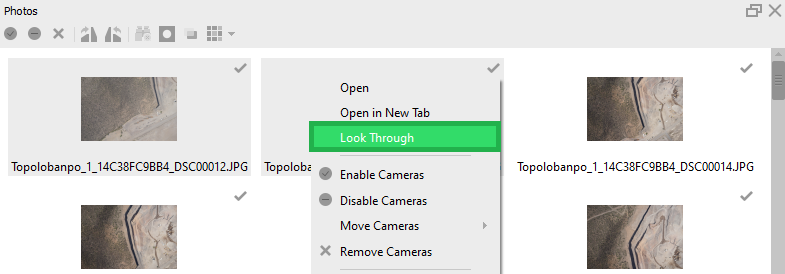

3. 在“照片” 窗格中选择 2 张图像(立体图像对) ,然后从上下文菜单中选择 “查看”命令。

选定的立体图像对显示在模型视图中。
为确保移动光标时立体图像对不会发生变化,请单击 工具栏上的“锁定图像”按钮。
立体声导航
1. 按住鼠标右键 或滚动 鼠标滚轮,在重叠的立体声对之间导航。
2. 要控制 3D 光标深度,请按住Shift 键并单击鼠标右键进行导航。使用 3D 控制器时,深度变化是通过一个特殊的滚轮实现的。
测量和矢量化
1. 要测量距离,请单击 标尺工具栏按钮。
2. 将 3D 光标放在第一个点上,然后单击鼠标左键。
3. 将3D光标移动到下一个点,然后单击鼠标左键。距离将显示在模型视图中。
绘制点、折线和多边形
1. 要绘制点, 单击 “绘制点”工具栏按钮,将 3D 光标移动到点上(将 3D 光标的高度设置为与所需点的高度相匹配),然后单击鼠标左键。
在出现的“形状属性” 对话框中,您可以配置点的名称并指定必要的参数。
2. 要 绘制折线,请单击 “绘制折线” 工具栏按钮,左键单击第一个点,然后将 3D 光标移动到下一个点,并左键单击该点。双击左键即可完成折线绘制。
3. 要 绘制多边形,请单击工具栏上的 “绘制多边形”按钮,左键单击第一个点,然后将 3D 光标移动到下一个点,并左键单击该点。双击左键即可完成多边形的绘制。
